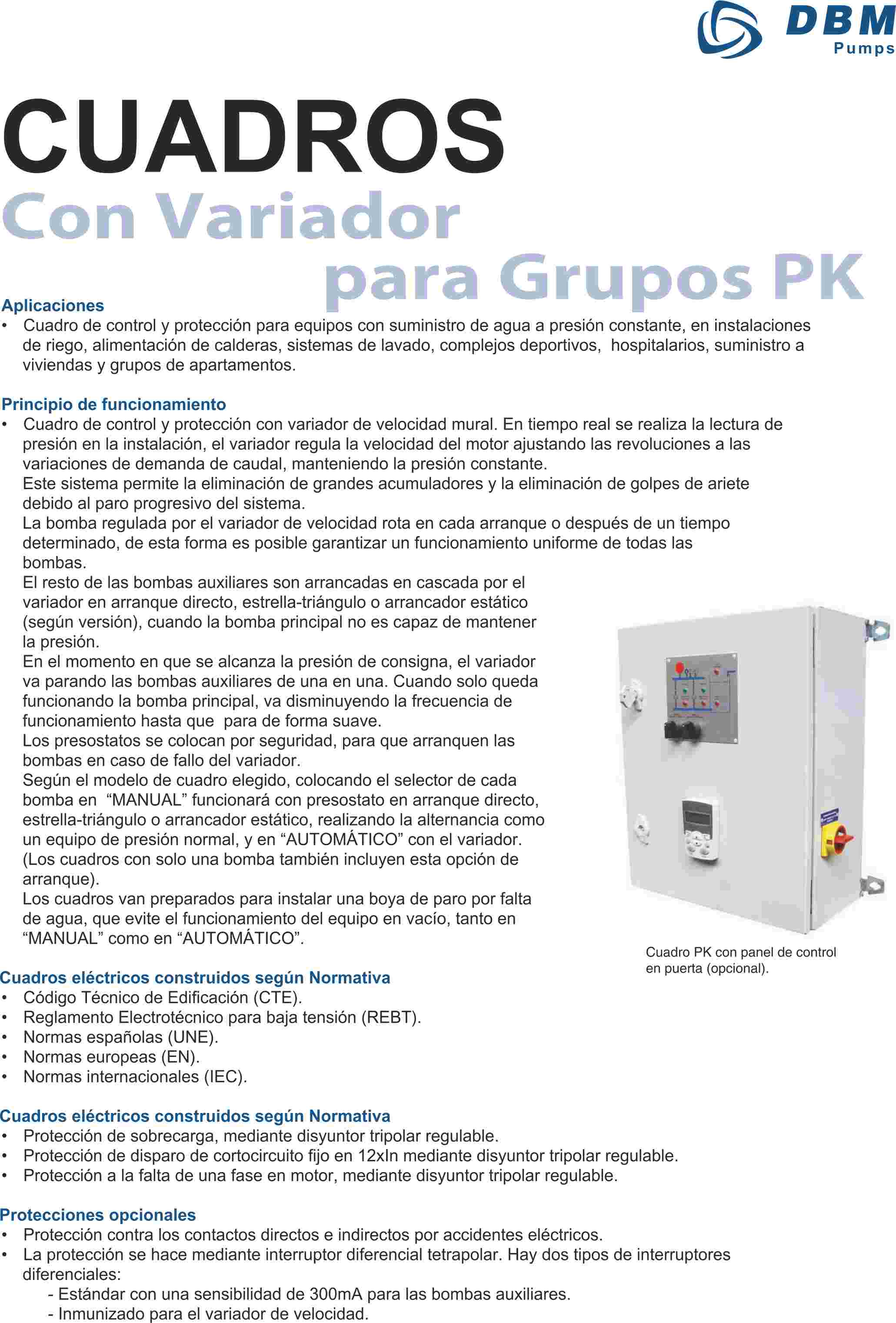

CUADROS con Variador para Grupos PK
- DBM
- Cuadros eléctricos
- Cuadros con Variador
Cuadro de control y protección para equipos con suministro de agua a presión constante, en instalaciones de riego, alimentación de calderas, sistemas de lavado, complejos deportivos, hospitalarios, suministro a viviendas y grupos de apartamentos.
Principio de funcionamiento
• Cuadro de control y protección con variador de velocidad mural. En tiempo real se realiza la lectura de presión en la instalación, el variador regula la velocidad del motor ajustando las revoluciones a las variaciones de demanda de caudal, manteniendo la presión constante.
Este sistema permite la eliminación de grandes acumuladores y la eliminación de golpes de ariete
debido al paro progresivo del sistema.
La bomba regulada por el variador de velocidad rota en cada arranque o después de un tiempo determinado, de esta forma es posible garantizar un funcionamiento uniforme de todas las bombas.
La bomba regulada por el variador de velocidad rota en cada arranque o después de un tiempo determinado, de esta forma es posible garantizar un funcionamiento uniforme de todas las bombas.
El resto de las bombas auxiliares son arrancadas en cascada por el variador en arranque directo, estrella-triángulo o arrancador estático (según versión), cuando la bomba principal no es capaz de mantener
la presión.
En el momento en que se alcanza la presión de consigna, el variador va parando las bombas auxiliares de una en una. Cuando solo queda funcionando la bomba principal, va disminuyendo la frecuencia de funcionamiento hasta que para de forma suave.
En el momento en que se alcanza la presión de consigna, el variador va parando las bombas auxiliares de una en una. Cuando solo queda funcionando la bomba principal, va disminuyendo la frecuencia de funcionamiento hasta que para de forma suave.
Los presostatos se colocan por seguridad, para que arranquen las bombas en caso de fallo del variador.
Según el modelo de cuadro elegido, colocando el selector de cada bomba en “MANUAL” funcionará con presostato en arranque directo, estrella-triángulo o arrancador estático, realizando la alternancia como un equipo de presión normal, y en “AUTOMÁTICO” con el variador. (Los cuadros con solo una bomba también incluyen esta opción de arranque).
Los cuadros van preparados para instalar una boya de paro por falta de agua, que evite el funcionamiento del equipo en vacío, tanto en “MANUAL” como en “AUTOMÁTICO”.
Los cuadros van preparados para instalar una boya de paro por falta de agua, que evite el funcionamiento del equipo en vacío, tanto en “MANUAL” como en “AUTOMÁTICO”.
Cuadros eléctricos construidos según Normativa
• Código Técnico de Edificación (CTE).
• Reglamento Electrotécnico para baja tensión (REBT).
• Normas españolas (UNE).
• Normas europeas (EN).
• Normas internacionales (IEC).
• Reglamento Electrotécnico para baja tensión (REBT).
• Normas españolas (UNE).
• Normas europeas (EN).
• Normas internacionales (IEC).
